结构特点
1. 阀体采用全通道、流线型设计，流体阻力小，流量大。
2. 体、盖、活塞杆连接处由密封垫和密封环双重密封，无外漏。
3. 阀体、活塞缸、活塞双重导向，运动平稳、可靠。
4. 全不锈钢活塞缸、整体铸造活塞、NBR密封环。完美组合大大延长使用寿命。
5. 引进先进技术的可拆卸阀座，结构巧妙、构思新颖、方便维修更换。
6. 带导流孔的活塞缸，适当增加阻力，使得活塞运动更趋于平稳。
执行标准
结构长度：GB/T12221
法兰标准：GB/T17241.6\API 598 GB/T 9113
试验标准：GB/T13927
性能参数
主要材质：H200
公称通径：DN50~350mm
公称压力：PN1.0~1.6MPa
适用温度：0~80℃
适用介质：水及物理、化学性质类似于水的介质

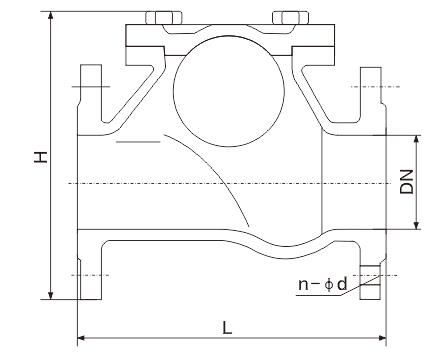

产品尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
180 |
200 |
260 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
|
H |
185 |
210 |
245 |
^ 280 |
335 |
400 |
495 |
600 |
715 |
820 |
