结构特点
该阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次都能阻火。
易检修，安装方便。耐烧性能合格，耐烧试验1小时无回火现象。
阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。壳体水压试验合格。
执行标准
制造、检测标准：按GB5908-86、GB13347-92
法兰标准：HG20592-97
性能参数
公称通径：DN20~600mm
公称压力：0.6~5.0MPa
适用温度：≤480℃
主要材质：碳钢WCB、不锈钢304、316
防爆级别：BS5501:ⅡA、ⅡB、ⅡC
|
型号 |
口径DN （mm） |
PN |

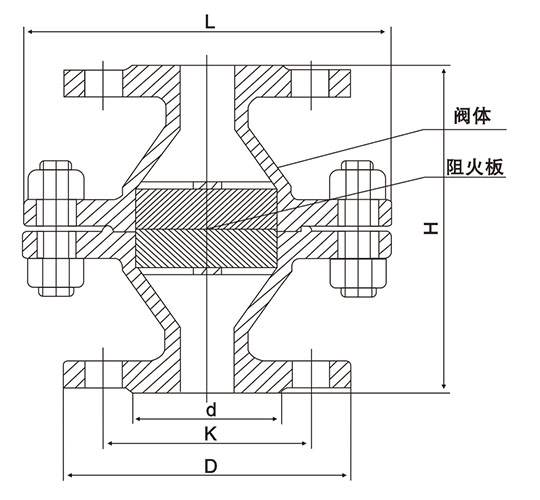

外形尺寸（mm） |
螺栓 |
||||
|
K |
D |
DL |
L |
数量 |
螺纹 |
|||
|
GZW-20 |
DN20 |
1.6 |
75 |
105 |
195 |
200 |
4 |
M12 |
|
GZW-25 |
DN25 |
85 |
115 |
195 |
200 |
4 |
M12 |
|
|
GZW-40 |
DN40 |
110 |
150 |
245 |
240 |
4 |
M16 |
|
|
GZW-50 |
DN50 |
125 |
165 |
245 |
240 |
4 |
M16 |
|
|
GZW-80 |
DN80 |
160 |
200 |
280 |
250 |
8 |
M16 |
|
|
GZW-100 |
DN100 |
180 |
220 |
335 |
260 |
8 |
M16 |
|
|
GZW-150 |
DN150 |
240 |
285 |
460 |
360 |
8 |
M20 |
|
|
GZW-200 |
DN200 |
295 |
340 |
520 |
420 |
12 |
M20 |
|
|
GZW-250 |
DN250 |
355 |
405 |
580 |
430 |
12 |
M24 |
|
|
GZW-300 |
DN300 |
410 |
460 |
705 |
450 |
12 |
M24 |
|
|
GZW-600 |
DN600 |
770 |
840 |
1120 |
580 |
20 |
M33 |
|
