凸耳式美标蝶阀

产品概况

凸耳式美标蝶阀是按美国现行标准API609设计制造的一种高性能蝶阀。阀门采用三维偏心斜锥形阀座密封副，蝶板密封采用新型金属片嵌装在蝶板上与阀座吻合。利用蝶板转动压紧密封，所以密封面摩擦阻力小，关闭时具有越关越紧功能，这样密封性能可靠，开启确保密封完全脱离接触，保证了密封面不受损伤。815W、830W、860W系列蝶阀的主要结构特征为对夹式和法兰式三偏心结构，而815L，830L系列蝶阀的主要结构特征为阀体周边带凸耳设计成带螺孔单法兰结构。

产品详情

结构特点

  1、外形结构简单，体积小重量轻，成本低，应用范围广；
  2、该蝶阀结构特点排除了其它类型蝶阀开过位而不能密封的缺点，且在高温下能正常使用，克服了在高温条件下使用时因热膨胀而容易泄露的缺陷；
  3、该蝶阀根据使用介质要求，选用不同密封面材料，以保证密封面耐磨损、耐冲刷，使用寿命长。

执行标准

  设计与制造：API609
  结构长度：ASME B16.10
  法兰连接：ASME B16.5、ASME 16.47
  试验与验证：API 598

性能参数

  公称通径：NPS 2"~40"
  公称压力：CLASS 150~600Lb
  适用温度：-29~425℃
  适用介质：水、蒸汽、油品、海水等
  主要材质：WCB;CF8;CF8M;CF3;CF3M

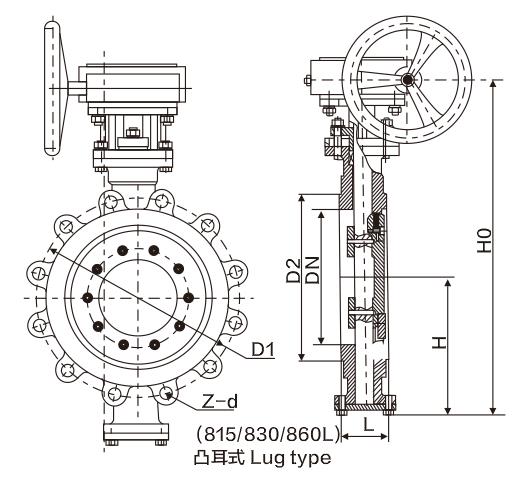

产品尺寸

美标815L/W系列 Class150

DN		结构长度 (标准值)		外形尺寸(参考值)				连接尺寸 (标准值）						参考重量 (kg)
		L		H		H0		D1		D2		M	Z-d
英寸 inches	毫米 mm	英寸 inches	毫米 mm	英寸 inches	毫米 mm	英寸 inches	毫米 mm	英寸 inches	毫米 mm	英寸 inches	毫米 mm
2	50	1.69	43	4.33	110	13.58	345	4.75	120.5	3.62	92	M16	4-18	11
2 1/2	65	1.81	46	4.64	118	14.25	362	5.50	139.5	4.13	105	M16	4-18	12
3	80	1.88	48	4.92	125	14.96	380	6.00	152.5	5.00	127	M16	4-18	13
4	100	2.12	54	5.70	145	16.34	415	7.50	190.5	6.19	157	M16	8-18	15
5	125	2.19	56	6.50	165	17.91	455	8.50	216	7.32	186	M20	8-22	18
6	150	2.25	57	6.89	175	21.45	545	9.50	241.5	8.50	215	M20	8-22	25
8	200	2.50	64	8.26	210	24.21	615	11.75	298.5	10.62	270	M20	8-22	36
10	250	2.81	71	9.84	250	27.36	695	14.25	362	12.75	324	M24	12-26	53
12	300	3.19	81	11.24	285	32.78	830	17.00	432	15.00	381	M24	12-26	74
14	350	3.62	92	12.60	320	35.43	900	18.75	476	16.25	413	M27	12-30	110
16	400	4.00	102	13.98	355	38.58	980	21.25	540	18.50	470	M27	16-30	138
18	450	4.50	114	14.96	380	40.55	1030	22.75	578	21.00	533	M30	16-33	180
20	500	5.00	127	16.34	415	43.70	1110	25.00	635	23.00	584	M30	20-33	196
24	600	6.06	154	18.70	475	51.37	1305	29.50	749.5	27.25	692	M33	20-36	400
26	350	6.50	165	20.85	530	54.72	1390	29.31	745	28	711	M20	36-22	420
28	700	6.50	165	22.04	560	58.07	1475	31.31	795	30	762	M20	40-22	435
30	750	6.50	165	22.38	580	60.03	1520	33.31	845	32	813	M20	44-22	482
32	800	7.50	190	24.80	630	62.40	1585	35.44	900	34	864	M20	48-22	650
34	850	7.88	200	25.60	650	63.00	1600	37.69	957	36.25	921	M24	40-26	690
36	900	7.88	200	26.77	680	69.48	1765	39.75	1010	38.25	972	M24	44-26	800
38	950	7.88	200	27.95	710	72.84	1850	42.12	1070	40.25	1022	M27	40-30	1000
40	1000	8.50	216	29.53	750	76.00	1930	44.12	1121	42.5	1080	M27	44-30	1200

美标830F系列 Class300

DN		结构长度 (标准值)				外形尺寸(参考值)				连接尺寸 (标准值)								参考重量 (kg)
		L		L1		H		H0		D		D1		D2		M	Z-d
英寸 inches	毫米 mm	英寸 inches	毫米 mm	英寸 inches	毫米 mm	英寸 inches	毫米 mm	英寸 inches	毫米 mm	英寸 inches	毫米 mm	英寸 inches	毫米 mm	英寸 inches	毫米 mm
2"	50	1.69	43	4.25	108	4.33	110	13.58	345	6.50	165	5.00	127	3.62	92	M16	8-19	9	20
2 1/2"	65	1.81	46	4.50	112	4.64	118	14.25	362	7.50	190	5.86	149	4.13	105	M20	8-22	10	25
3"	80	1.88	48	4.50	180	4.92	125	14.96	380	8.25	210	6.63	168	5.00	127	M20	8-22	12	29
4"	100	2.12	54	5.00	190	5.70	145	16.34	415	10.00	254	7.87	200	6.19	157	M20	8-22	13	35
5"	125	2.19	56	5.50	200	6.50	165	17.91	455	11.00	279	9.25	235	7.32	186	M20	8-22	18	40
6"	150	2.31	59	5.50	210	6.89	175	21.45	545	12.50	318	10.63	270	8.50	216	M20	12-22	28	81
8"	200	2.88	73	5.90	230	8.26	210	24.21	645	15.00	381	13.00	330	10.62	270	M24	12-26	37	94
10"	250	3.25	83	6.30	250	9.84	250	27.36	695	17.50	445	15.24	387	12.75	324	M27	16-30	56	158
12"	300	3.62	92	7.00	270	11.24	285	32.78	830	20.50	521	17.76	451	15.00	381	M30	16-33	79	183
14"	350	4.62	117	7.50	290	12.60	320	35.43	900	23.00	584	20.24	514	16.25	413	M30	20-33	116	239
16"	400	5.25	133	8.50	310	13.98	355	38.58	980	25.50	648	22.50	571	18.50	470	M33	20-36	146	302
18"	450	5.88	149	8.74	330	14.96	380	40.55	1030	28.00	711	24.75	629	21.00	533	M33	24-36	193	346
20"	500	6.25	159	9.00	350	16.34	415	43.70	1110	30.50	775	27.00	686	23.00	584	M33	24-36	209	434
22"	550	7.12	181	10.50	370	17.50	445	46.5	1180	33.00	838	29.25	743	25.25	641	M39	24-42	320	550
24"	600	7.12	181	10.50	390	18.70	475	51.37	1305	36.00	914	32.00	813	27.25	692	M39	24-42	433	638
26"	650	8.25	210	11.50	410	20.00	510	54.0	1370	34.12	867	31.62	803	29	737	M33	32-36	450	650
28"	700	9.01	229	11.50	430	22.04	560	58.07	1475	36.25	921	33.75	857	31	787	M33	36-36	498	698
30"	750	9.01	229	12.50	450	22.38	580	60.03	1525	39	991	36.25	921	33.25	845	M36	36-39	523	788
32"	800	9.48	241	12.50	470	25.59	650	64.37	1635	41.5	1054	38.5	978	35.5	902	M39	32-42	588	988
34"	850	9.50	241	13.00	490	26.00	660	66.0	1675	43.62	1108	40.62	1032	37.5	953	M39	36-42	750	1050
36"	900	9.48	241	13.00	510	26.77	680	69.48	1765	46.12	1172	42.88	1040	39.75	1010	M42	32-45	838	1146
38"	950	11.80	300	16.15	530	28.5	725	72.0	1830	48.12	1222	44.88	1140	41.75	1060	M42	36-45	1200	1450
40"	1000	11.80	300	16.15	550	31.0	785	78.0	1980	50.12	1273	46.88	1191	43.88	1115	M42	40-45	1600	2000

美标830L/W系列 Class300

DN		结构长度 (标准值)		外形尺寸(参考值)				连接尺寸 (标准值)						参考重量 (kg)
		L		H		H0		D1		D2		M	Z-d
英寸 inches	毫米 mm	英寸 inches	毫米 mm	英寸 inches	毫米 mm	英寸 inches	毫米 mm	英寸 inches	毫米 mm	英寸 inches	毫米 mm
2~5"同上表中对夹式相应数据
6"	150	2.31	76	6.89	175	21.45	545	10.62	270	8.50	216	M20	12-22	29
8"	200	2.88	89	8.26	210	24.21	615	13.00	330	10.62	270	M24	12-26	38
10"	250	3.25	114	9.84	250	27.36	695	15.25	387	12.75	324	M27	16-30	58
12"	300	3.62	114	11.24	285	32.78	830	17.75	451	15.00	381	M30	16-33	81
14"	350	4.62	127	12.60	320	35.43	900	20.24	514	16.25	413	M30	20-33	119
16"	400	5.25	140	13.98	355	38.58	980	22.50	591	18.50	470	M33	20-36	149
18"	450	5.88	152	14.96	380	40.55	1030	24.75	628	21.00	533	M33	24-36	198
20"	500	6.25	152	16.34	415	43.70	1110	27.00	686	23.00	584	M33	24-36	215
22"	550	7.12	178	17.50	445	46.5	1180	29.25	743	25.25	641	M39	24-42	350
24"	600	7.12	178	18.70	475	51.37	1305	32.00	813	27.25	692	M39	24-42	436
26"	650	8.25	229	20.00	510	54.0	1370	31.62	803	29	737	M33	32-36	500
28"	700	9.01	229	22.04	560	58.07	1475	33.75	857	31	787	M33	36-36	498
30"	750	9.01	229	22.38	580	60.03	1525	36.25	921	33.25	845	M36	36-39	528
32"	800	9.48	241	25.59	650	64.37	1635	38.5	978	35.5	902	M39	32-42	588
34"	850	9.50	241	26.00	660	66.0	1675	40.62	1032	37.5	953	M39	36-42	850
36"	900	9.48	241	26.77	680	69.48	1765	42.88	1039	39.75	1010	M42	32-45	843
38"	950	11.80	300	28.5	725	72.0	1803	44.88	1140	41.75	1060	M42	36-45	1300
40"	1000	11.80	300	31.0	785	78.0	1980	46.88	1191	43.88	1115	M42	40-45	1800
